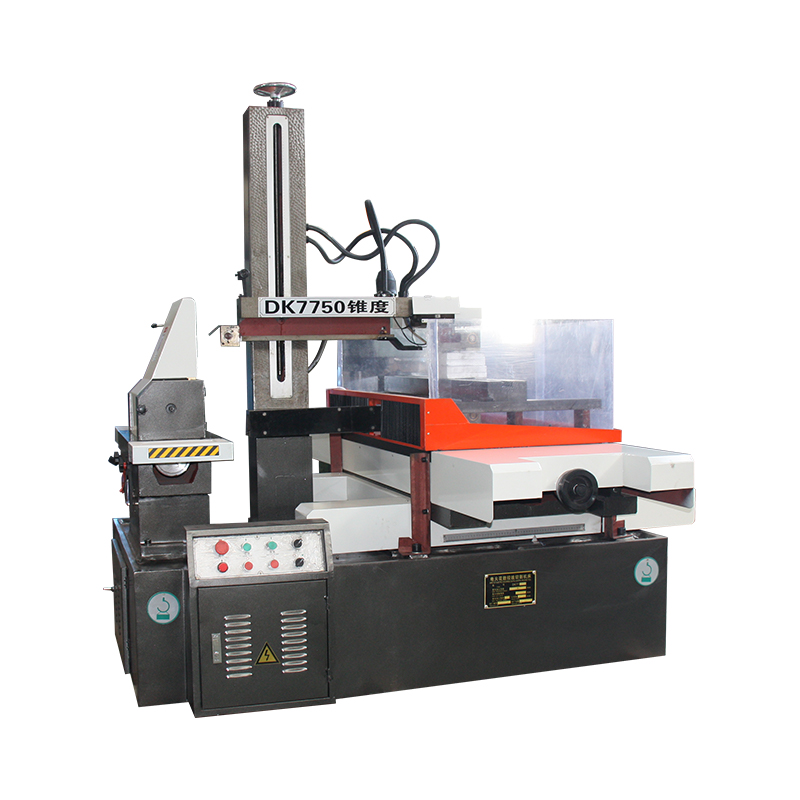

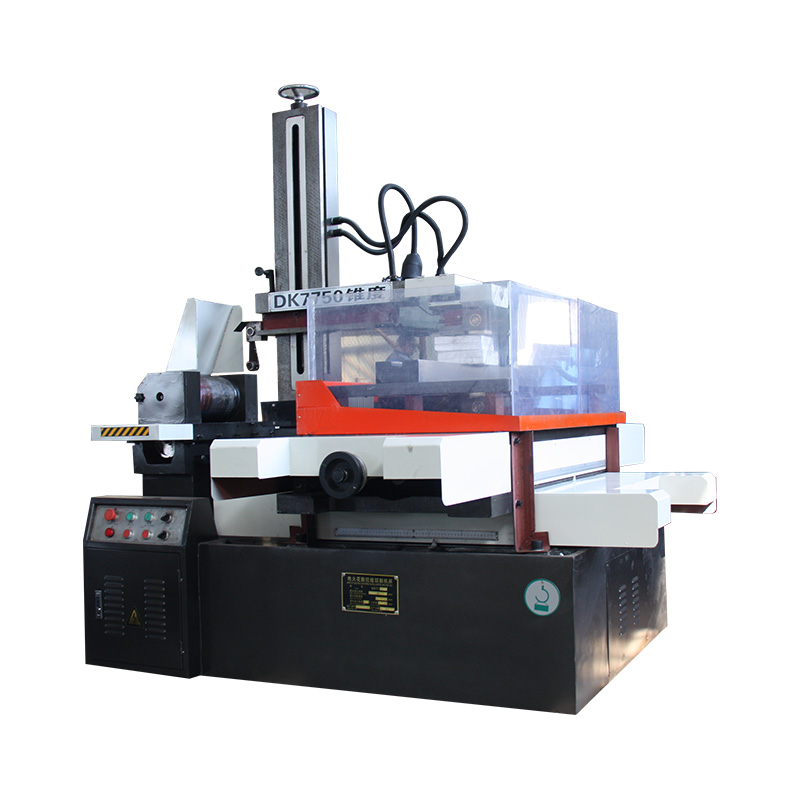

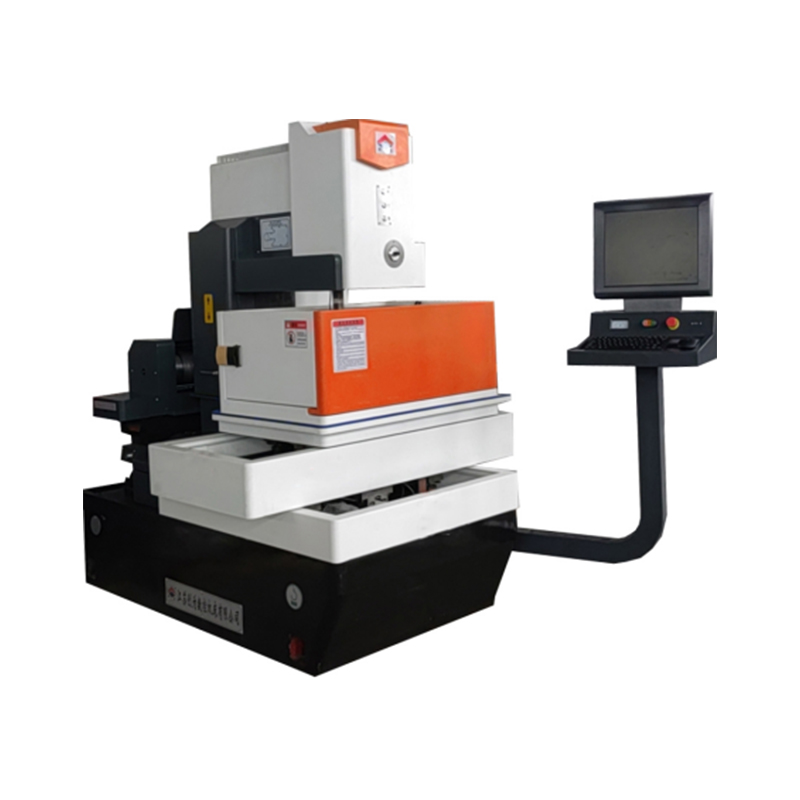

DK77750 AZ RESINA DE RESINA PARA CASTAÇÃO DO CNC EDM Máquina de corte de alta velocidade de alta velocidade

1. Dimensões da bancada de trabalho: 1000 × 650mm
2. Espessura máxima de corte: 500mm
3.
4. Carga máxima: 900kg
5.
6. Velocidade de funcionamento do fio de molibdênio: 11m/s
7. Workbench Moving Fat Equivalente: 0,001mm
8. Fluido de trabalho: DK-1, DK-4 Naguang
9. Fonte de alimentação: 380V.50Hz (220V.50Hz)
10. Consumo de energia da máquina: <2KVA
11. Peso principal da máquina: 2400 kg
12. Dimensões da máquina principal: 1720 × 1680 × 1700
13. Precisão do processamento: de acordo com o padrão GB/T 7926-2015.
14. A rugosidade da superfície ideal Ra≤2,5um.

1. O leito da máquina é feito de fundição de areia de resina, que possui pequena deformação e alta resistência após a temperatura secundária.
2. Possui as características do desempenho estável, alta potência de saída, velocidade de corte rápido, acabamento superficial alto e perda de fio de baixo molibdênio. A perda de fio de molibdênio ultra-baixa reduz bastante os custos de processamento.
3. Programação e controle integrados: gráficos complexos podem ser convertidos em desenhos DXF através do CAD, o processamento de gráficos pode ser rastreado em tempo real e o status de processamento múltiplo pode ser exibido. Ele também possui memória de falha de energia, retração de curto -circuito, proteção de quebra de fio, desligamento automático, rotação do ângulo arbitrário e outras funções.
4. O inversor dedicado de corte de fio da marca é usado para controlar o motor de transporte de arame, a regulação da velocidade de escala e a comutação sem contato com a chave de indução. Não há interferência de faísca durante a comutação, nenhum ruído de comutação e o motor funciona sem problemas, o que melhora a confiabilidade e a segurança da máquina -ferramenta.

O princípio básico do corte do fio EDM é usar o eletrodo da ferramenta para executar a descarga de pulso na peça de trabalho para obter processamento. O corte do fio EDM não requer a produção de eletrodos de formação e usa fio de metal fino (geralmente chamado fio de molibdênio) como eletrodo da ferramenta. O pólo positivo da fonte de alimentação de pulso é conectado à peça de trabalho e o pólo negativo é conectado ao fio de molibdênio; O fio do molibdênio se move para frente e para trás a uma certa velocidade e entra constantemente e sai da área de descarga; Ao mesmo tempo, um meio líquido é pulverizado entre o fio do molibdênio e a peça de trabalho. Enquanto o operador controlar efetivamente a velocidade e a trajetória do fio do molibdênio na peça, a peça de trabalho da forma e tamanho necessários pode ser cortada. A trajetória do movimento da peça de trabalho é formada pela mesa de trabalho de coordenadas (dois motores de passo controlados nas direções vertical e horizontal) movendo -se nas direções x e y.
A máquina principal da máquina de corte de fio CNC da série DK é composta por uma cama, uma mesa de trabalho, um dispositivo de alimentação de arame, um rack de arame, um tanque de refrigerante, aparelhos elétricos da máquina -ferramenta, acessórios e outros componentes. É baseado na cama e na mesa de trabalho, o dispositivo de alimentação de arame e a rack de fio são instalados na mesma superfície base do leito.
Os seguintes são introduzidos separadamente:
1) cama
A cama é uma parte de ferro fundido em forma de resina em forma de caixa, que é uma estrutura de fundição integrante. A parte superior está equipada com uma bancada de trabalho, tambor de armazenamento de arame, rack de arame, iluminação e outros componentes.
2) Workbench
A bancada é composta principalmente por uma superfície da bancada, uma placa de arrasto do meio, um parafuso de bola e uma caixa de engrenagem de velocidade. O movimento longitudinal e transversal da placa de arrasto adota uma estrutura de guia de bola, e o motor de passo aciona o parafuso através de dois pares de engrenagens anti-backlash para realizar o movimento da bancada. O parafuso da bola tem as vantagens de alta precisão de transmissão, alta eficiência e longa vida útil.
3) Dispositivo de transporte de arame
O tambor de armazenamento de arame é composto por um cilindro oco de paredes finas. O motor aciona o tambor de armazenamento de arame para girar através do conector, e o movimento alternativo do tambor de armazenamento de arame vem do parafuso após a velocidade da velocidade da engrenagem para acionar a placa de arrasto do dispositivo de transporte.
A reversão frequente da placa de arrasto do tambor de armazenamento de arame é controlada por um conjunto de interruptores de indução. A estrutura é simples e a operação é sensível. Os blocos de colisão esquerda e direita estão equipados com dispositivos de segurança de sobrecarga. Quando o interruptor de indução falha em mudar de direção, a corrente do motor de transporte de arame é cortada.
4) Rack de arame
O fio do molibdênio é como uma correia de transmissão fechada, que é acionada pelo tambor enrolado para trabalhar para frente e para trás. A roda de arame e um par de rodas guia principal são embrulhadas pelo fio do molibdênio e correm em um ciclo.
A roda -guia adota uma seção selada do fio de molibdênio verticalmente.
5) Tanque de refrigerante
A bomba de água entrega o fluido de trabalho para a área de processamento. O sedimento se acumula na caixa de sujeira e deve ser limpo regularmente. O líquido de arrefecimento que trabalha usa líquido saponificado DX-1.
6) Acessórios
① Cramp: o grupo de grampos é usado para fixar a placa plana ou a peça de trabalho cilíndrica, e o grampo é fixado na bancada de trabalho com um parafuso do tipo T.
② Crank: Usado para enrolar o fio para girar o tambor de armazenamento de arame.
③ Roda de aperto de fio: Usado para apertar manualmente o fio do molibdênio.
