1, o princípio básico do processamento de corte de fios EDM:

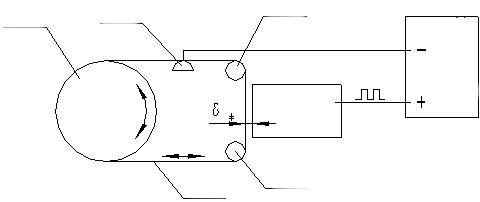

Processamento de corte do fio EDM, descarga de pulso entre o fio do eletrodo e a peça de trabalho, conforme mostrado na Figura um. Ao chegar a um pulso elétrico, entre o fio do eletrodo e a peça de trabalho produz uma descarga de faísca, no centro do canal de descarga, a temperatura instantaneamente até 10.000 ℃ ou mais, uma temperatura alta para que o metal da peça derrete, de modo a alcançar o objetivo de cortar metal.

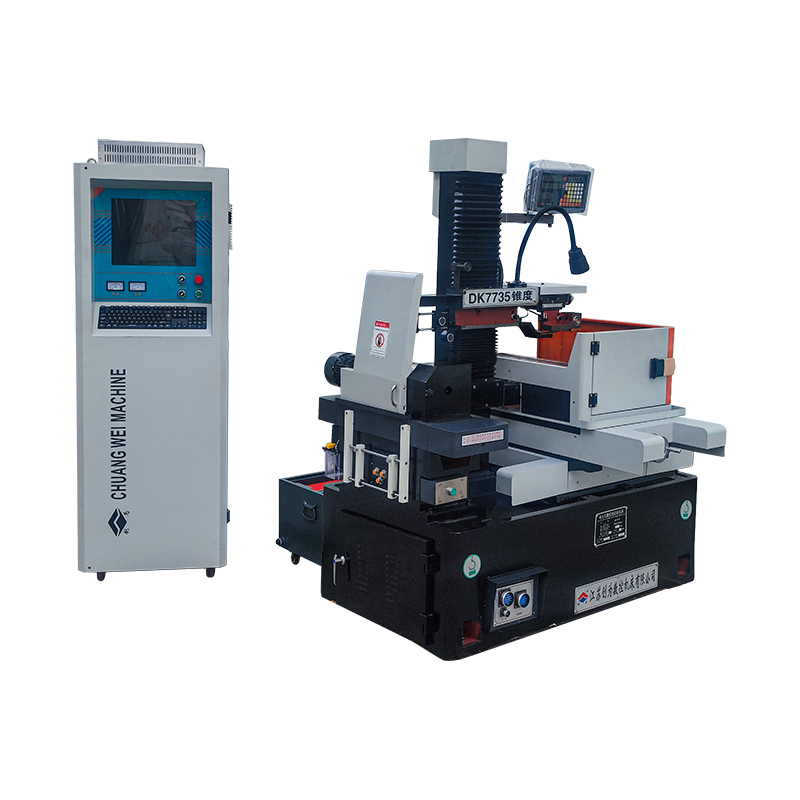

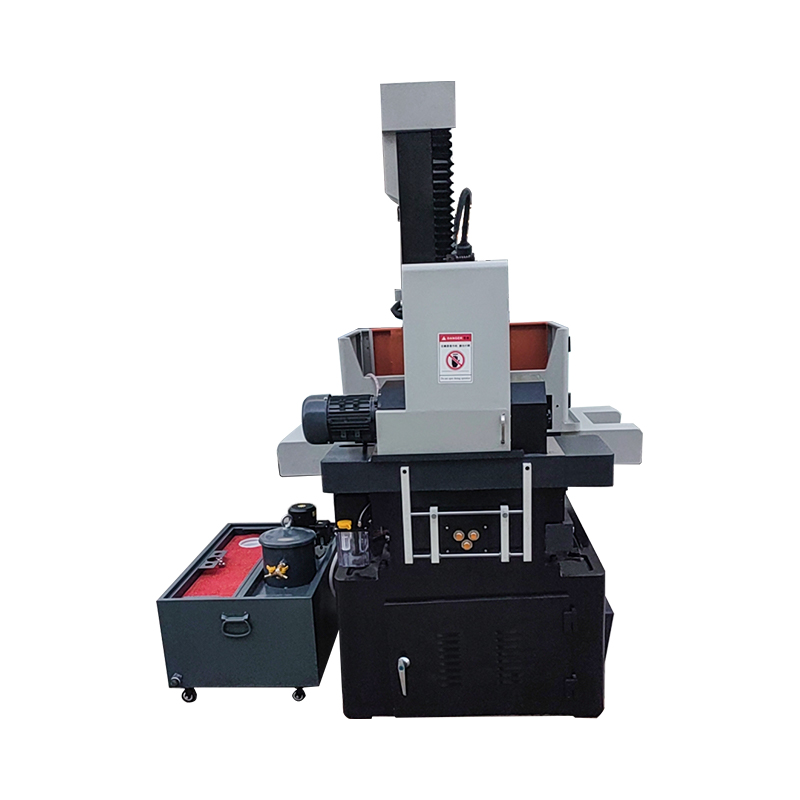

2, a composição da máquina -ferramenta:
A máquina -ferramenta consiste principalmente em uma mesa de trabalho, mecanismo de transporte de arame, estrutura de arame, sistema de controle de máquina de fluido de trabalho e sistema de controle numérico e outras peças.
(1) Mesa de trabalho
A mesa de trabalho é usada para prender a peça de trabalho a ser processada, para obter o processamento da alimentação automática. É composto principalmente por uma placa de punho cruzado superior e inferior, parafuso de bola de precisão, engrenagem sem reação e guia. A placa de arrasto superior e inferior se move para frente e para trás ao longo da guia linear de precisão e sua energia é transmitida pelo motor de etapa para o parafuso de bola através da engrenagem sem reação, devido à atendimento de um pulso para que os requisitos de requisitos de requisitos de pântano e, portanto, sejam os requisitos de requisitos, e, portanto, a linear de requisitos, e, portanto, a guia linear de pântano, e, portanto, a linear, e, portanto, a linear, a linear, e, portanto, os requisitos de requisitos e, portanto, a linear de requisitos e, portanto, a linear, a linear, e, portanto, os requisitos de requisitos e, portanto. o alto e têm um certo grau de rigidez e resistência ao desgaste. Certa rigidez e resistência ao desgaste.
(2) peças de transporte de arame
O componente de transporte de arame é usado principalmente para acionar o fio do eletrodo de acordo com um certo movimento de velocidade linear e o fio do eletrodo é bem ferido no barril de armazenamento, o mecanismo de transporte de arame é composto por um barril de armazenamento do motor, placa de arrasto superior e inferior, cinto síncrono, dispositivo de reversão e outros componentes.
Seus requisitos básicos são:
Cylinder O cilindro de armazenamento, por um lado, girando a movimento, para garantir que o fio do eletrodo no cilindro de armazenamento seja organizado.
② O afastamento radial e o desvio axial do cilindro de armazenamento devem ser pequenos.
③ O cilindro deve ser girado para a frente e reverso.
④ O mecanismo de armazenamento de arame deve ser isolado do leito.
⑤ A parte do transporte de arame adota uma cobertura fechada para impedir que o fluido de trabalho espirre.
(3) Peças da estrutura do fio
As peças de Wireframe são compostas principalmente de colunas, um cantilever superior e inferior, uma roda guia, uma cabeça de cone e outros componentes. O componente de estrutura de arame e o componente do cilindro de armazenamento de arame formam o sistema de movimento do fio do eletrodo. A principal função do quadro de arame é suportar o fio do eletrodo quando estiver se movendo a uma velocidade linear estável e manter a parte de trabalho do fio do eletrodo em um determinado ângulo geométrico no plano da tabela.
O conjunto do cone (a placa de arrasto do tipo cruzada montada no cantilever superior) pode garantir que a peça de trabalho de usinagem alcance 6 °/80㎜.
(4) componentes da cama
A cama é uma estrutura de caixa quadrada inteira, portanto, a rigidez e a força são boas, cuja parte superior é equipada com peças de mesa, peças de arame e peças de transporte de arame, e a parte inferior está equipada com um tanque líquido funcional e partes elétricas da máquina -ferramenta, que não é apenas segura, mas também conduzindo para a melhoria do ambiente operacional.
