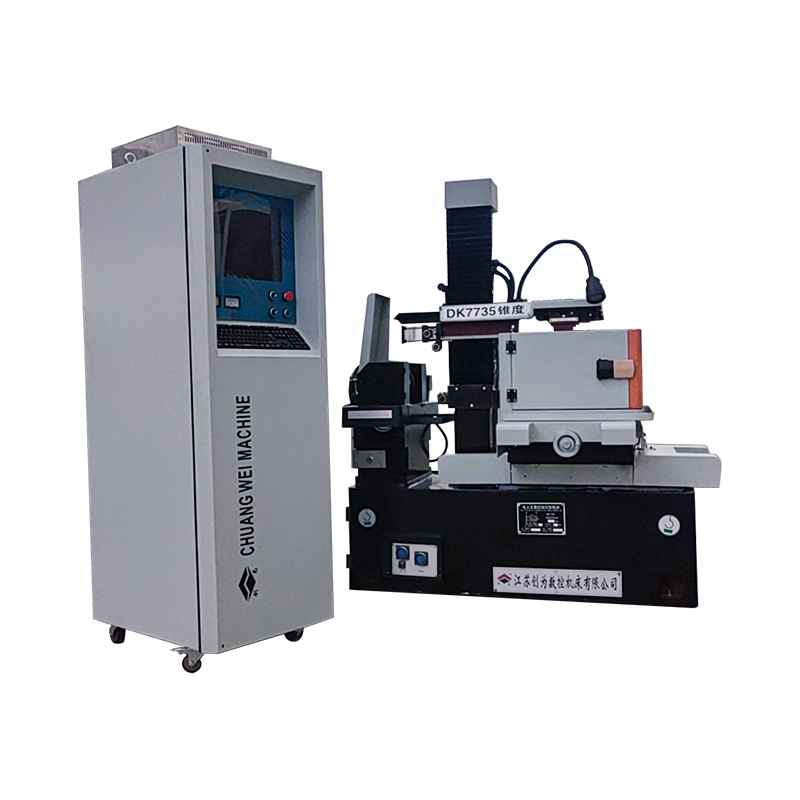

Dk7745fz de alta precisão de alta precisão CNC EDM Máquina de corte de arame

1 、 O leito da máquina é feito de fundição de areia de resina, após a segunda deformação de temperamento ser pequena e de alta resistência.
2 、 com desempenho estável, alta potência de saída, velocidade de corte rápida, acabamento superficial alto, baixa perda de fio de molibdênio e assim por diante. A perda de fio de molibdênio ultra-baixa, reduz significativamente os custos de processamento.
3. Integração de programação e controle: gráficos complexos podem ser convertidos em DXF por CAD, rastreamento em tempo real dos gráficos de processamento e uma variedade de displays de status de processamento, mas também possui uma memória de quedas de energia, costas de curto-circuito, proteção de arame quebrado, desligamento automático, rotação de ângulo arbitrário e outras funções.
4. Adotando o conversor de frequência especial de corte de arame para controlar o motor de transporte de arames, regulação da velocidade infinitamente variável, com reversão sem contato com interruptor, sem interferência de faísca ao reverter, sem ruído de reversão, operação suave do motor, melhorando a confiabilidade e a segurança da máquina-ferramenta. $

O princípio básico do corte do fio EDM é usar o eletrodo da ferramenta para pulsar a descarga na peça de trabalho para atingir o processamento, o processamento de corte do fio EDM não precisa fazer o eletrodo de moldagem, o uso do fio de metal fino (geralmente chamado fio de molibdênio) como o eletrodo da ferramenta. O pólo positivo da fonte de alimentação de pulso é conectado à peça de trabalho e o pólo negativo é conectado ao fio de molibdênio; O fio do molibdênio se move para frente e para trás a uma certa velocidade e entra continuamente e sai da área de descarga; Ao mesmo tempo, um meio líquido é pulverizado entre o fio do molibdênio e a peça de trabalho. Enquanto o operador controlar efetivamente a velocidade e a trajetória do movimento do fio do molibdênio em direção à peça de trabalho, a forma e o tamanho necessários da peça de trabalho podem ser cortados. A trajetória do movimento da peça de trabalho é formada pelos movimentos X e Y da tabela de coordenadas (dois motores de passo controlados nas direções longitudinais e transversais).
A máquina principal da máquina ferramenta de corte de arame CNC da série DK é composta por uma cama, mesa de trabalho, dispositivo de transporte de arame, estrutura de arame, tanque de líquido de arrefecimento, aparelhos elétricos da máquina, acessórios e outros componentes. É baseado na cama, e a mesa, o transportador de arame e a estrutura do fio são instalados na mesma superfície base do leito.
Os seguintes são introduzidos separadamente:
1) cama
A cama é um ferro fundido de areia de resina do tipo caixa, que é uma estrutura de fundição inteira, cuja parte superior é montada na mesa de trabalho, cilindro de armazenamento de arame, quadro de arame, iluminação e outros componentes.
2） tabela de trabalho
A mesa de trabalho é composta principalmente por uma mesa de trabalho, placa de arrasto médio, parafuso de esfera e caixa de câmbio de velocidade variável, etc. O movimento longitudinal e transversal da placa de arrasto adota a estrutura da guia da bola, respectivamente, pelo motor de passo através de dois pares de parafusos de acionamento por lasca para alcançar o movimento da mesa de trabalho. O parafuso da bola tem as vantagens de alta precisão de transmissão, alta eficiência e vida útil longa.
(3) dispositivo de transporte de seda
O cilindro de armazenamento de arame é composto por um cilindro oco de paredes finas. Motore através do conector para acionar a rotação do cilindro de armazenamento, enquanto o movimento recíproco do cilindro de armazenamento da velocidade da engrenagem após o parafuso para acionar a placa de arrasto do dispositivo de transporte de arame.
A mudança de direção frequente da placa de arrasto do cilindro de armazenamento de arame é controlada por um conjunto de interruptores indutivos, que é simples e sensível em operação, e os pára -choques esquerdo e direito estão equipados com um dispositivo de seguro de sobrecarga, que corta a corrente do motor de transporte de arame quando o interruptor indutivo falha para mudar de direção.
4) Wireframe
O fio de molibdênio é como uma correia de unidade fechada, acionada pelo carretel a trabalhar para frente e para trás, fileiras de rodas e um par de rodas principais pelo fio do molibdênio envolto em torno do ciclo de operação.
A roda -guia adota uma seção selada do fio de molibdênio verticalmente.
5） tanque de refrigerante
A bomba de água envia o fluido de trabalho para a área de processamento, a escória se acumula na caixa suja, que deve ser limpa regularmente e o líquido de arrefecimento que trabalha usa líquido saponificado DX-1.
6) Acessórios
① Acessório: grupos de acessórios para corrigir a forma plana ou a peça de trabalho cilíndrica, a estrutura do parafuso do Departamento de Placa de Pressão, com parafusos do tipo T para corrigir o acessório na mesa de trabalho.
② Crank: Usado para enrolar a seda está girando o cilindro de armazenamento de seda.
③ Roda de fio apertado: Usado para o tensionamento manual do fio de molibdênio.
